染色后的涤纶或锦纶织物,一旦色泽偏深、偏暗或者色光过头,就必须先行减色(减浅)处理,而后再打样复染(修色)。

(1)涤纶织物的减色。分散染料染涤纶,染料与涤纶之间是靠多种分子作用力(主要是氢键和范德华力)而结合。所以,染色涤纶减色,可采用一般物理方法,即高温移染法减色。

①减色机理。染色涤纶的减色,是多种效应的综合体现。

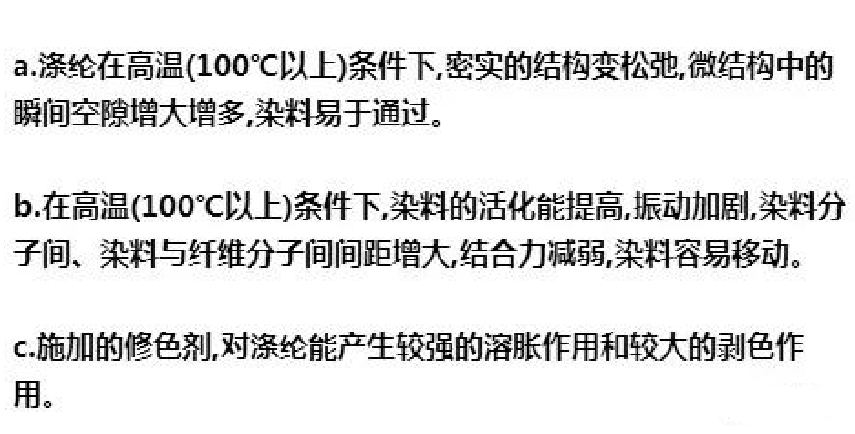

所以,在有修色剂存在的高温(130~135℃)处理浴中,染着在涤纶上的分散染料,会产生较大的移染行为,部分染料会从涤纶上回落到水中,使涤纶的色泽变浅。

②减色方法。

涤纶修色剂:3~5g/L(根据需要);
冰醋酸:0.5m/L(pH=4~4.5);
处理温度:130℃;
处理时间:高温高压卷染机,处理6~8道;高温高压喷染机,处理30~50min;

工艺提示:该减色法的减色率,一般为15%~25%。减色率的高低与染料的分子结构、助剂的减色能力以及处理温度、处理时间等因素密切相关。

③减色效果。

a.涤纶染色织物,在处理温度较高(130℃)、修色剂用量较多(4~5g/L)的条件下,减色效果相对较好。其减色率一般可达25%左右。处理温度降低或修色剂用量减少,其减色率均会随之下降。
b.高温匀染剂的减色效果差,不宜采用。

(2)锦纶织物的减色。

①锦纶通常采用分散染料、中性染料和酸性染料染色。分散染料主要靠染料-锦纶之间的分子引力上染,故比较容易减色。中性染料和酸性染料,既能以染料一锦纶之间的分子引力上染,又能和锦纶中的一NH2呈离子键结合上染。所以,中性染料、酸性染料与锦纶之间的结合牢度,相对较好,减色相对较困难。

②锦纶对氧化剂的稳定性较差。次氯酸钠中的有效氯能取代酰胺键上的氢,进而使锦纶水解,强力下降;双氧水也能使锦纶大分子降解,强力降低。

③锦纶对碱的稳定性较高。经实际经验,100%烧碱50g/L,100℃处理2h,强力下降很少因此,锦纶的染色物,只能进行碱减色。

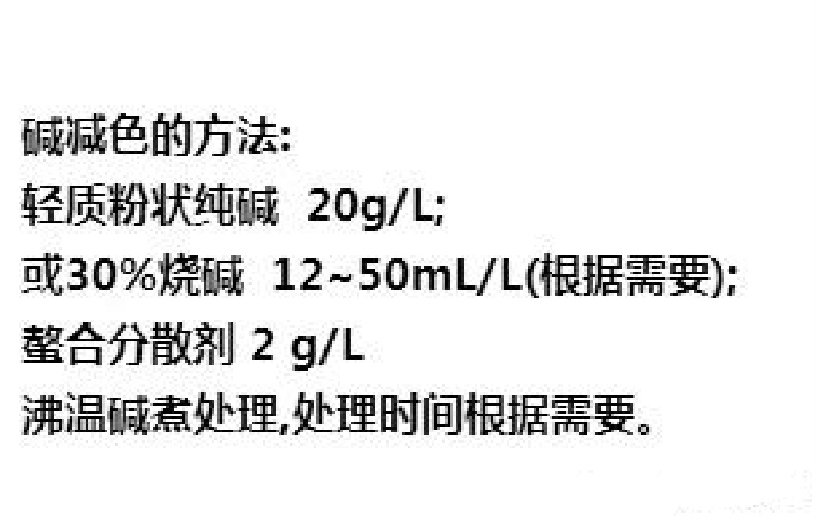

分散染料染锦纶,采用碱剂减色比较容易。但是色光变化很大,而且变暗严重。中性染料染锦纶,纯碱处理几乎没有减色能力,且色光有变。烧碱有减色能力,且浓度越高,减色能力越大,而且色光变化也越大。酸性染料染锦纶,纯碱几乎没有减色能力,但色光变化较小;烧碱略有减色能力,但色光变化严重。

可见,锦纶的染色物采用碱剂减色,不是减色率低,就是色变严重(尤其是变暗)。这给下道修色带来很大困难,甚至无法修成原有色光。

因此,锦纶的染色物,必须进行减色(减浅)处理时,只能根据需要,采用剥色剂(CY730)一烧碱法进行适当程度的剥色处理,而后再打样复染(修色)。
