什么是丝的网络度

网络加工的产品称网络丝，又称交络丝，是利用压缩空气气流对丝束进行喷射、冲击和碰撞，使丝束中的各根单丝间产生不规则的交络，形成具有良好抱合性能的结点丝条。

预取向丝(POY)若经网络加工，可增加POY单丝间的抱合力，改善它的后加工性能，使它具有较好的退绕性能，在拉伸变形时不易产生毛丝、断头和松圈丝等。

而将拉伸丝和变形丝经网络加工，则可在织造过程中省去并丝、加捻、上浆等工序，可直接将网络丝上机织造，且可降低断头率，提高劳动生产率10％～20％，其织物有一定的毛感，不易起毛球，没有合纤长丝那样的亮光。

网络度如何测量

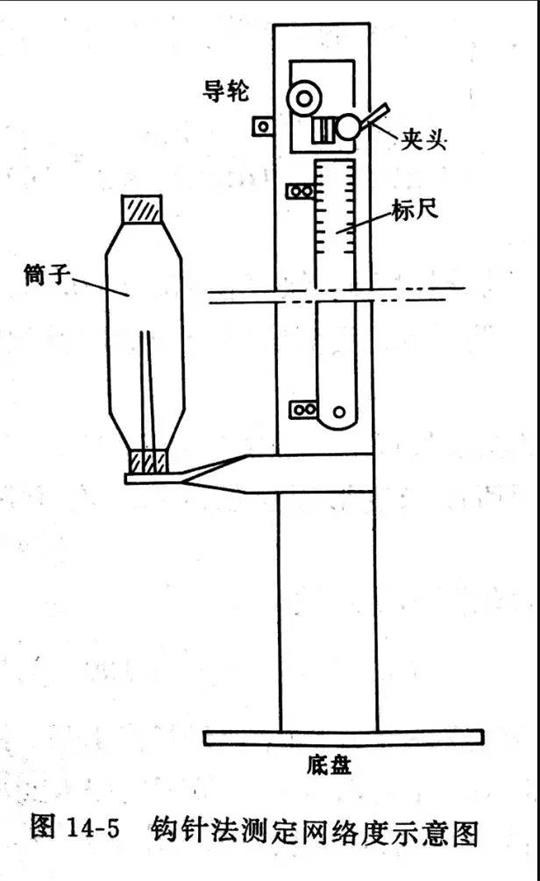

网络度的测定经常采用“构针法”，此法最为简便。他是利用小针插入网络长丝内进行梳理，从而测定出网络长丝网络点之间的距离和分布情况，测定装置如图14-5所示。

测定时，先将网络长丝的卷绕筒子插在测定仪的筒子插架上，用手拉住丝的一端从筒子上退丝，穿过导轮，取1m试样，用夹头夹住，在丝条下端垂直下挂相当于丝条纤度1/10荷重的砝码(若测定167dtex长丝，则挂16·7cN砝码)，然后在丝条的上端用4g重的细钢针插入丝条内，使丝条大致分成2束丝。

在细钢针的两端各悬挂相当于纤度1/5荷重的砝码，使钢针以2cm/s的速度下落，记下钢针下落的距离。重复做50～100次上述试验，求出钢针50次或100次下落距离平均值X，取它的倒数即为网络度。

网络丝的网络度

网络稳定性(网络解消率，%)的测定，是在上述经网络度测定的网络长丝下端加上2.2cN/dtex的静负荷，放置1min，移去负荷，测定网络度，取五次平均值。按下式计算网络解消率：

网络解消率(%)=（1-G/E）×100

式中：E——未加荷重前的网络度；G——加2.2cN/dtex荷重后的网络度。

网络丝的丝圈稳定

(1)绕取丝绞：在框架周长为1m的摇绞机上，以0.01cN/dtex的预张力绕制丝绞，使丝的总纤度为2500dtex。

例如，对于167dtex的长丝统制丝绞时，其丝绞圈数按式(11-7)计算。

丝绞圈数=丝绞总的纤度(dtex)/丝条的纤度（dtex）*2=2500/（167*2）=7。

(2)测量丝绞长度a：丝绞在25cN(0.01cN/dtex)负荷下维持lmin，测量a。负荷值以未变形原丝丝绞的总纤度计算，即0.5cN/dtex。

(3)测量丝绞长度b：丝绞在1250cN负荷下维持1min,测量b。负荷值以未变形原丝丝绞的纤度计算，即0.5cN/dtex。

(4)计算丝圈不稳定性I1：I1(%)=（b-a）/a*100。

(5)测量丝绞长度c：测定丝绞长度b后，松弛lmin，再加25cN负荷(0.0lcN/dtex)，此负荷值按未变形原丝丝绞的纤度计算，在lmin后，测量丝绞长度c。

(6)计算丝圈的不稳定性I2：I2（％）=c-a/a*100。

空气变形丝的沸水收缩率

(1)绕取丝绞：在0.018cN/dtex的预张力下绕制丝织，每圈1m，共8圈。

(2)测量丝绞长度a：干丝丝绞的负荷取未变形原丝丝绞的总纤度的数值加上0.018cN/dtex,1min后测出长度a。

(3)收缩处理：丝绞在无张力状态下，于含有阴离子活性剂1g/L Erkamtol Ba-Bager 的95℃蒸馏水中 收缩处理15min。

(4)烘干：用布巾或纸巾吸去丝绞上沾附的水，然后在50℃下烘30min。

(5)测量丝绞长度b：丝绞的负荷取未变形原丝的丝绞总纤度的数值加上0.018cN/dtex，1min后测出长度b。

(6)计算沸水收缩率：沸水收缩率（％）=a-b/b *100。

空气变形丝丝圈高度和密度

空气变形丝变形的效果及其后加工织造性能和织物的手感、风格与丝圈高度和丝网密度有关，因此，这是空气变形丝的一项极为重要的指标。

(1)丝圈高度的测量：由于丝网大小不一，分布不匀，离散性较大，所以一般用统计值来表示。美国杜邦公司的定义如下式：

丝圈高度=（最大丝圈外径-丝身直径）/2

在实际测定时，由于丝圈沿丝条表面分布的几率是均等的，因此，只要用投影仪测得单边的投影高度即可知丝圈的大小。这样，测试效率可提高一倍，误差可减少一半。

(2)丝圈密度的测定：空气变形丝的丝圈高度低、而密度大。目前，用国产毛羽仪测定，因分辨率达不到要求，故误差很大，也可用投影仪目测检查。这是测定空气变形丝单边丝网投影数，再进行计算的方法。

空气变形丝的网络度

网络是空气变形丝丝身的一个主要特征，网络点的多少反应网络效果。

由于网络点中纤维的集结密度、抱合力、直径等与非结点处不同，因而网络度对空气变形丝的弯曲刚度、密度、蓬松度、条干均匀度、染色均匀度均有一定的影响，所以对其网络度的测定十分重要。

由于空气变形丝的网络密度高(比网络丝高3～5倍以上)，网络点长度又不能忽略，因此空气变形丝的网络度是测量每米丝中完全网络点的个数，再取平均值来表示，而不是像网络丝那样用结点间距离除定长来求得网络度。

空气变形丝的直径

丝条直径是织物结构设计中的一个重要参数，它关系到织物的厚度、刚度、手感等。国外应用光电扫描法测量直径。由于国内尚无此类仪器，故用投影仪来测量直径。但由于空气变形丝的截面近似椭圆形，所以可在投影仪上加一个同步旋转器，这样可以测出椭圆长短轴的投影长度，然后求它的相当直径D。

D=√ab

式中a、b分别为长短轴的投影长度。

动态不稳定性

丝条在织造过程或直接使用中所受到的应力是在一定范围内变化的，在这种动态负荷作用下，丝条结构会发生重大改变而产生不可逆形变。

可设计一个简单装置，通过凸轮旋转推动横梁做上下往复运动，从而测定丝条在动态负荷下的伸长变化率，以此表示变形丝的动态不稳定性S。

S(％)=（L2-L1）/L1 *100

式中：L1——初始长度；L2——加动态负荷后的长度
