凉感，准确叫法是“接触瞬间凉感”。就像用手握一杯冰水，刚拿的瞬间一定会有冰凉的感觉，触摸凉感面料就好像用手握冰水，接触瞬间即会有凉爽感，随著时间经过，冰块融化，手温会与水温达到热平衡，凉爽的感觉就不明显了。接触凉感面料即是藉由热传导将温度由高温处传导到低温处，达到降温的目的。

凉感的测试原理及方法

原理主要是将织物置于仪器冷板上（日本KES-F7精密瞬间热物性测试仪），当织物温度和冷板相同时，再将热板快速置于试样上，热板的热会透过织物传到冷板，在接触瞬间即能测得织物最大热流失量，此值即为Qmax值，单位以织物瞬间凉感热流量(W/cm2)来表示。

Q-max值是模拟人体接触织物时，皮肤瞬间热量流失的最大值，也是织物单位面积瞬间能带走的最大热流量，此值即为织物瞬间凉感性能的指标，单位以W/cm2表示，Q-max值越大代表可带走的热越多。最成熟的应用测试有医用的退热贴、化妆品、保暖衣等。

目前国内暂时还没有发布凉感测试标准，不过2016年全国纺织品标委会和全国纺织品标委会基础标准分会上已经审定通过了《纺织品接触瞬间凉感性能的检测和评价》（国标）。也就是此标准发布也是指日可待。我们可以先参考下2010年10月，台湾纺织产业综合研究所「机能性暨产业用纺织品认证与验证评议委员会」已制定的「织物瞬间凉感验证规范」(FTTS-FA-019)产业标准，供业界参考。

接触瞬间凉感的整理方法

面料要达到迅速导热降温有许多种方式：

1.化纤抽纱时，添加矿石或玉石粉末；如Smartkool®面料，Smartkool®通过将纱线中混纺玉石材料，使得面料的热传递速度变快。这样一来，皮肤的温度会更快的与空气温度进行热交换，从而产生接触凉感。Smartkool®面料同样拥有速干的效果。

2.织物亲水化改质或加工（亲水剂处理、竹碳纤维、粘液（Viscose）或铜氨（Cupra）嫘萦（Rayon）纤维）；如Coolmax®面料，Coolmax®通过吸湿速干的特点做到凉感，Coolmax的工作原理，可简单概括为三点：帮助带走体表湿气；吸收并扩散湿气，从而加强蒸发干燥能力；空气通过进入，保持身体的凉爽与干燥。

3.织物採立体织法；

4.利用石蜡微胶囊吸热（制作费事且效果有限，市场少有）

5.使用接触凉感整理剂

参考标准

织物瞬间凉感验证规范（FTTS-FA-019）
Specified Requirements for Cool Feeling Textiles

01适用范围

本标准适用于测试具瞬间凉爽之纺织相关製品，视其是否能达到散热降温程度，来判断其及其半成品，以评估其是否具有凉感效果的品质要求。本试验适用于针织及梭织等织物

02用语释译

瞬间接触凉感(Touch Feeling of Warmth orCoolness/Q-max)：模拟人体接触织物时，皮肤表面瞬间热量流失之最大值，亦即为织物瞬间最大热流通过量，单位以每平方厘米之Watt（W/cm2）表示。

03标准

本规范之评估合格标准：
织物瞬间凉感热流量(W/cm2)≧0.140

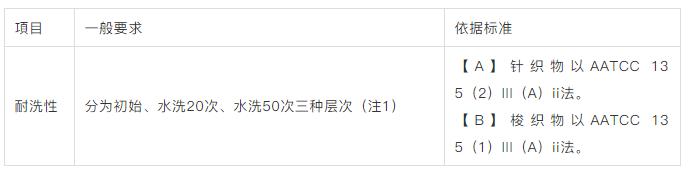

3.1一般要求

注1：耐水洗性除了上述三种层级之外，可依客户需求而定。

04试验方法

4.1试验样本：

试验样本为20×20平方厘米(实测面积为5×5平方厘米)，须将待试验样本置于环境温度20±2℃，相对湿度65±2%RH下置放24小时，方可进行测试。

4.2试验环境：

开启可程式恒温恒湿机，将其环境温度设定于25±2℃，湿度65±5%RH，并需等待至少1小时，确认环境恒温恒湿后，方可进行测试。

4.3试验设备：

热效应测定仪KES-F7 THERMO LABO II，或同等级试验仪器。

4.4试验步骤：

4.4.1将ThermoLaboⅡ设备电源启动，确认参数后热机约15分钟。
4.4.2将主热板加热器(Heater)开关切入启始位置(ON)，同时亦设定热板(Temperature-Box)之温度为35±0.1℃，当达到35℃时再将护环加热器(Guard Heater)开关切入启始位置(ON)。
4.4.3将冷板(Water-Box)设定于所需温度（模拟外界环境）一般为25℃，待温度(25℃)达到后，再将样布放置于冷板上（织物贴身侧朝上），当热板(Temperature-Box)之温度达到设定之温度(35℃)时按下qm键，同时并快速将热板(Temperature-Box)置于样布上（注意放置之角度需垂直），记录显示幕上之qm值，此数值即为织物接触凉感（瞬间热流失量最大值），亦即实验结果，单位为W/cm2。
4.5试验结果：
4.5.1试验结果为5次测试数据的平均值。
4.5.2试验报告有效数据为平均至小数点后第三位。
